計算機網絡(luò )機房的防雷屏蔽解決方案

摘要:隨著社會(huì )的發展，人民生活的提高和信息化社會(huì )的日益逼近，計算機房的安全至關重要。

?    【CPS中安網 cps.com.cn】摘要：屏蔽是防雷擊電磁脈沖的重要方法，對于計算機房防雷起著重要作用，本文結合自己的經驗為類似項目提供借鑒。隨著社會(huì )的發展，人民生活的提高和信息化社會(huì )的日益逼近，計算機房的安全至關重要，因此如何改進機房的防雷安全措施，保障系統安全穩定運行，下面我們就在工作中經常遇到的幾個薄弱環節進行簡要地分析，供大家參考。

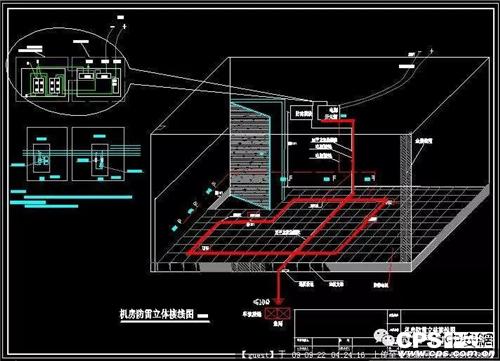

　　1、計算機防屏蔽等電位措施

　　1.1計算機房由于其在整個系統中的重要地位，所以它的各種環境，配電、通風、潔凈度、溫度等都有相應的規定。例如整體機房方面就有相應的國家標準(GB2887—2000)，計算機房的防雷主要是防雷擊電磁脈沖。那么，防止雷擊電磁脈沖的方法最簡單和方便的就是使用屏蔽和等電位聯結等措施.如果計算機房的屏蔽按照國家標準來執行的話其綜合成本和工程造價往往使一些部門望而卻步，我們經過幾年的工程經驗總結出了關于計算機房的電磁屏蔽的非國標(單純從防雷角度)的解決方案。

1.2傳統的屏蔽室一般采用鋼板密封焊接，同時采用屏蔽門、濾波器、波導管等設備，由于其造價昂貴和施工條件等限制在工程上推廣不大。那么，單純從防雷角度考慮，計算機房的電磁屏蔽只要滿足建議采用軟屏蔽措施承造的機房可以滿足計算機房的防雷要求。

　　1.3屏蔽計算機房采用高密度銅網和高密度鋼網構成，主要原理是應用銅網和鋼網組合構成的雙基板電容的濾波效應，以達到屏蔽雷擊電磁脈沖的作用。同時鋼網接地，內部銅網不接地形成懸空地，或內部銅網單獨接地。具體實施過程中應盡量使銅網和鋼網機械隔離以增大其形成的電容的容量.達到最好的濾波效應，同時在鋼網和銅網的敷設過程中應增加短路環使銅網鋼網的有效接地面積增大.以達到整個屏蔽機房的等電位作用。在毛坯房銅網和鋼網敷設完畢后在地面上從新制作水泥地面保持地面平整，最后進行靜電地板的鋪設，為使每塊靜電地板都處于等電位狀態應在靜電地板的每一個支架下敷設O.O 1×1 0cm的紫銅帶，并形成網格與屏蔽層的外層鋼網共地。然后關于屏蔽室的門一般采用雙層雙開白鋼無窗防盜門并與機房的地線連接，即實現均壓等電位又達到屏蔽接地的目的。計算機房?jì)鹊膬炔垦b修可按甲方意見具體實施，按照此種設計方法屏蔽機房效果一般可以實現手機，尋呼機、對講機、收音機等常見的無線通訊工具在屏蔽機房?jì)葻o(wú)一般要求就可以了。國家標準是達到1 20dB，那 法接受發射信號。么要達到這個標準是相當不容易的，而且從單防雷角度也沒有必要達到那么高的標準，工程造價上一些客戶也不一定愿意出錢做一個“鐵卷柜”。

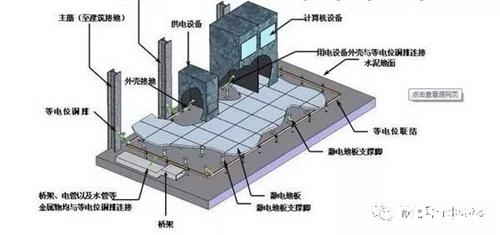

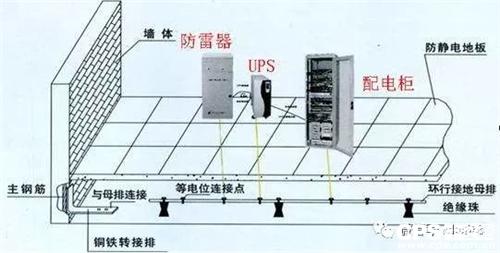

　　1.4機房?jì)鹊挠脖P(pán)監控設備和接觸非接觸門禁以及PSTN、ISDN/DDN等信息產品的終端設備的外殼都于屏蔽室內靜電地板下的防靜電母帶連接形成等電位。由于計算機房一般采用UPS供電所以，其低壓配電系統的防雷也至關重要?，F在防雷一般采用三級防雷措施，但是對于精密設備的防護級別應該得到重視。所以，在對配電系統的保護設計過程中在設備前端設計一只防雷插座是有必要和實際意義的。那么，除此外信號包括監控系統的RF信號，程控交換機、網絡(luò )設備和門禁系統的RS485信號等弱電系統也要增加相應的電涌保護器(SPD)。

2、案例分析

　　我們施工的工程設計案例：某郵政銀行機房，面積在25平米，機房位置在3樓。要求做屏蔽機房，防雷等電位措施，門禁監控消防等智能系統齊全。

　　2.1配電系統：系統采用雙電源手動切換，一路電源由供電局直接接人，另一路為油機供電，供電方式為T(mén)N’-C-S?？臻_(kāi)采用施耐德系列產品，UPS為美國APC40KVA產品，配電柜在機房?jì)炔捎脟H標準網絡(luò )機柜改成配電柜。一級SPD采用FURSE ESP-415M1，二級SPD在配電柜內采用phoenix230，三級SPD采單項用FURSE ESP240，精細保護(設備前端)使用FURSE ESP MC防雷插排。機房采用軟屏蔽，內部裝修使用西德板和吸音鋁板吊頂，燈箱采用西門子三管燈箱使機房?jì)鹊恼彰鬟_到120L。同時機房的通風采用國產某品牌新風換氣機，空調采用1.5冷暖空調用于室內采暖.靜電地板采用國產復合式靜電地板.以解決東北由于環境因素造成的鋼靜電地板的開裂問題。靜電地板下采用設置均壓環和靜電母帶進行設備的就近接地。

　　2.2弱電系統：監控系統采用6路數字硬盤錄象，并使用進口三洋攝像頭。同時加裝信號SPD。門禁采用璽瑞非接觸式門禁系統，使用R$485信號SPD。程控交換機采用日本日通工48門交換機采用FURSE ESPKl0T1浪涌抑制器。專線/網絡(luò )設備采用：ESPI.B 1 5/l 5、ESPLA5/25等設備進行防護直擊雷/接地系統：接地系統采用接地模塊組成低電阻地網(土壤電阻率為1 34～1 50歐/米，實際達到2歐姆)，避雷針采用富蘭克林避雷針，架設高度為26M 6層L樓頂。)同時使用雷擊計數器。

　　3、小結

　　采取以上措施后，該機房運行兩年來，沒有再發生雷擊災害，保障了該系統的安全運行。通過合理的屏蔽、等電位以及安裝電涌保護器等措施，有效地減少雷擊電磁脈沖帶來的危害。

　　參考文獻：

　　(1)GB50057—1 994(2000)，《建筑物防雷設計規范》【S】
